Descrizione della fascette per tubi alta pressione
Un morsetto a V in acciaio inossidabile (noto anche come morsetto a V o giunto a V) è un dispositivo di serraggio specializzato e robusto, progettato per collegare due tubi o componenti flangiati con una tenuta eccezionalmente robusta e a prova di perdite. A differenza delle fascette stringitubo a vite senza fine che stringono una fascia attorno a una superficie liscia, il morsetto a V è progettato per bloccarsi in scanalature lavorate con precisione sui componenti che deve unire.
Materiale:
W2 - Bullone e dado in acciaio al carbonio con piastra zincata, altre parti in acciaio inox AISI 301/304
W4 - Tutte le parti in acciaio inox AISI 301/304

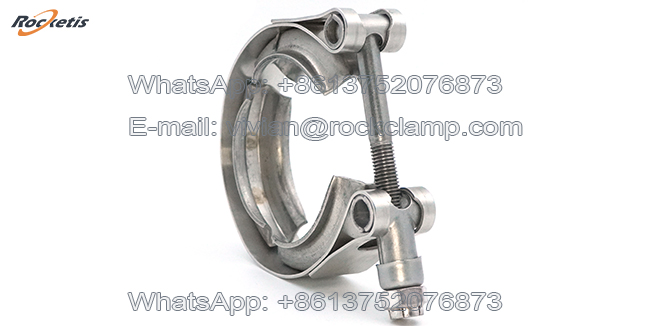

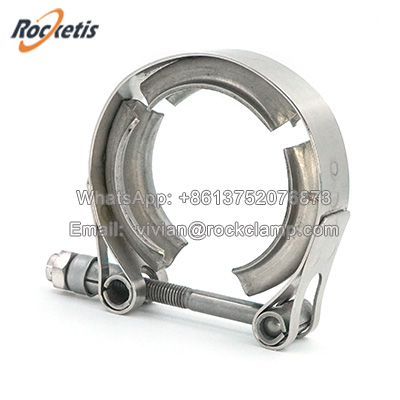

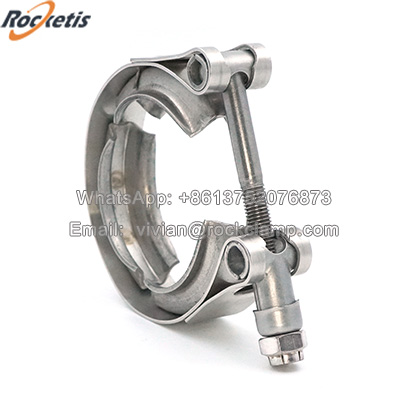

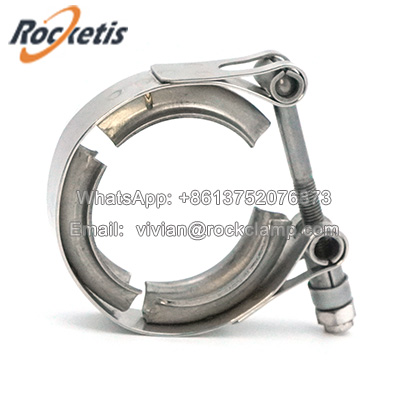

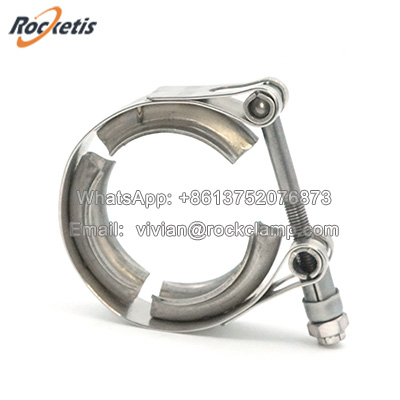

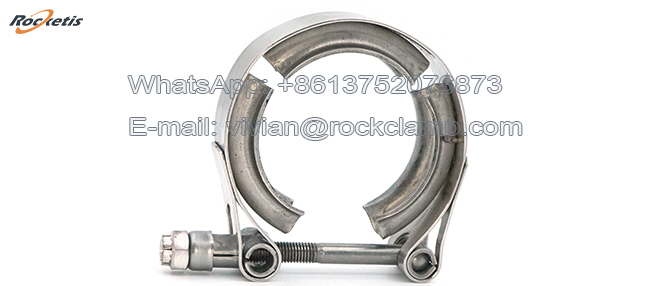

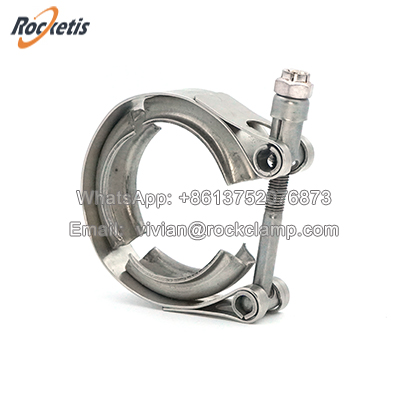

Componenti della fascette per tubi alta pressione
Fascia a V: il componente principale è una fascia realizzata in acciaio inossidabile AISI 304 o 316 di alta qualità, sagomata a "V" o a "L" in sezione trasversale. Questa forma è ciò che conferisce al morsetto la sua resistenza meccanica.
Meccanismo di bloccaggio con bullone a T: un'estremità della fascia è dotata di un bullone a T forgiato o lavorato. L'altra estremità è dotata di un dado prigioniero o di un alloggiamento sagomato. Il serraggio del bullone a T avvicina le due estremità.
Nessuna vite senza fine: non utilizza una trasmissione a vite senza fine. La forza di tenuta è generata dalla fascia a V che si aggancia alle flange corrispondenti.
Componenti flangiati: il morsetto a V non è universale; viene utilizzato con componenti dotati di flange maschio e femmina appositamente progettate con una scanalatura in cui alloggiare la fascia.
Come funziona?
Il funzionamento è semplice ma estremamente efficace:
I due componenti da unire hanno flange corrispondenti. La flangia maschio si inserisce all'interno della flangia femmina.
Il morsetto a V viene posizionato sopra il giunto, con la fascetta inserita nella scanalatura formata dalle due flange.
Il bullone a T viene serrato con una chiave (in genere una chiave esagonale o una bussola).
Man mano che il bullone viene serrato, la fascetta a V si stringe. La geometria della "V" forza le flange insieme con un'enorme forza assiale (forza lungo l'asse del tubo), creando una tenuta metallo su metallo.
Quanto più il bullone viene serrato, tanto più la "V" della fascetta affonda nella scanalatura della flangia, aumentando esponenzialmente la forza di serraggio.

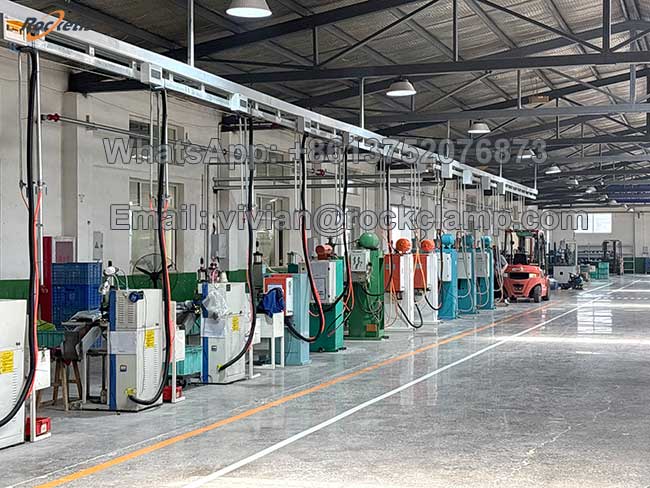

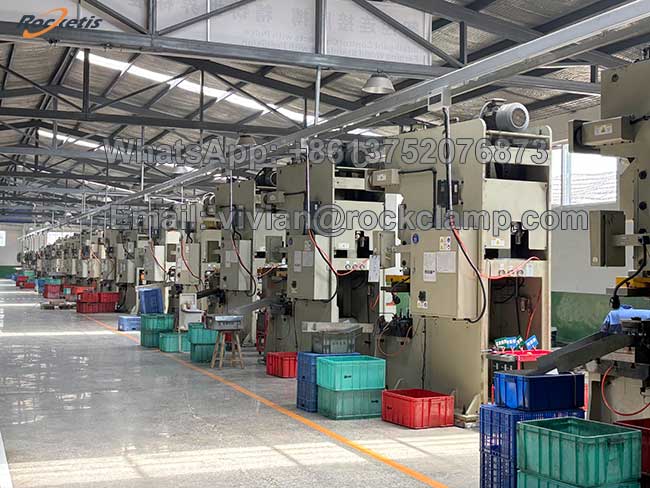

Officina di produzione di fascette per tubi alta pressione
