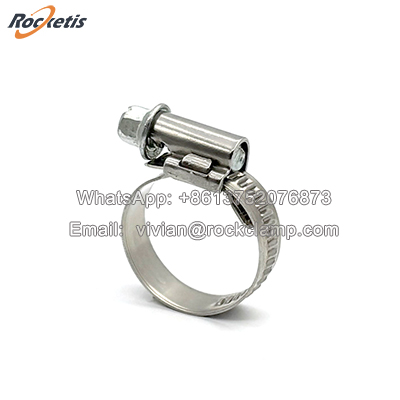

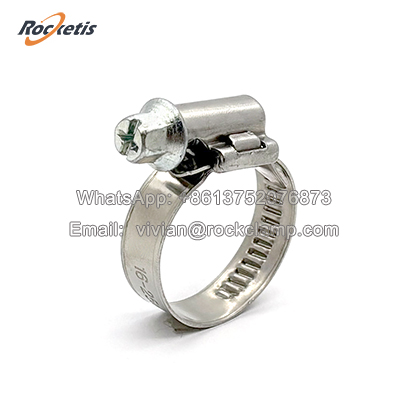

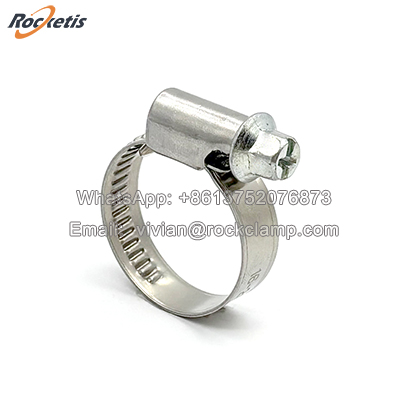

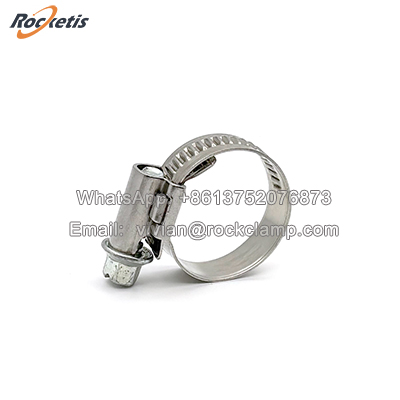

Descrizione della fascette metalliche
Una fascetta stringitubo con bullone disassato di tipo europeo è un dispositivo di serraggio ad alte prestazioni e per impieghi gravosi, progettato per fissare tubi flessibili a tubi e raccordi. È caratterizzata da un design esclusivo in cui il bullone di serraggio è disassato rispetto alla fascetta, anziché essere centrato come in una fascetta a vite senza fine standard. Questo design è un segno distintivo dell'ingegneria automobilistica e industriale europea, apprezzato per la sua eccezionale capacità di tenuta, resistenza e affidabilità in condizioni estreme.
Materiale della fascette metalliche
Materiale:
W2 - Tubo e fascetta in acciaio inox 201/301/304, vite in acciaio al carbonio zincato/nichelato
W4 - Tutte le parti in acciaio inox 201/301/304 (vite, tubo e fascetta)
Componenti
Fascia: una fascia liscia e continua realizzata in acciaio inossidabile di alta qualità (tipicamente AISI 304 o 316). L'assenza di fori o fessure sulla fascia è un elemento distintivo chiave.
Alloggiamento/Ponte: un robusto alloggiamento in acciaio inossidabile forgiato o stampato che racchiude il meccanismo a vite senza fine. Questo alloggiamento è disassato, ovvero posizionato sopra la fascia anziché in linea con essa.
Ingranaggio a vite senza fine e bullone: una vite senza fine in acciaio inossidabile temprato e un bullone a testa esagonale (solitamente da 6 mm). Ruotando questo bullone si aziona l'ingranaggio a vite senza fine.
Piastra di pressione/attrito: questa è la caratteristica più critica. Ruotando il bullone, l'alloggiamento tira una piastra di pressione dentellata lungo la parte inferiore liscia della fascia. Questa piastra è ciò che effettivamente stringe la fascetta, applicando forza direttamente al tubo.
Come funziona?
Il meccanismo è fondamentalmente diverso da una fascetta standard con fascia forata:
La fascia liscia passa attraverso l'alloggiamento sfalsato.
Ruotando il bullone esagonale in senso orario, il pressore dentato si muove lungo la fascia.
Il pressore afferra la fascia e, poiché l'alloggiamento è fisso, costringe la fascia a stringersi uniformemente attorno al tubo.
Questo crea una tenuta perfettamente circolare a 360 gradi, senza punti deboli (come le perforazioni di una fascetta standard che possono causare una distribuzione non uniforme della pressione).
officina di produzione di fascette metalliche
