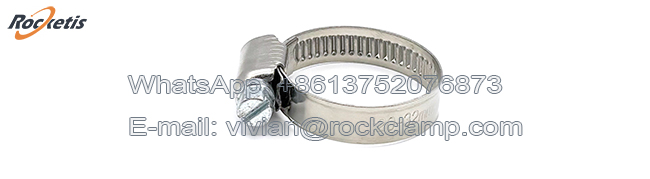

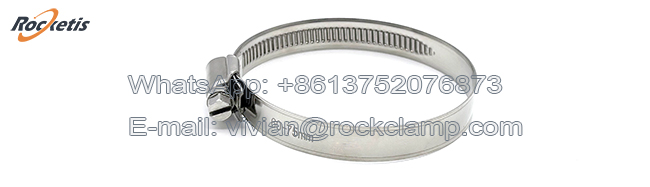

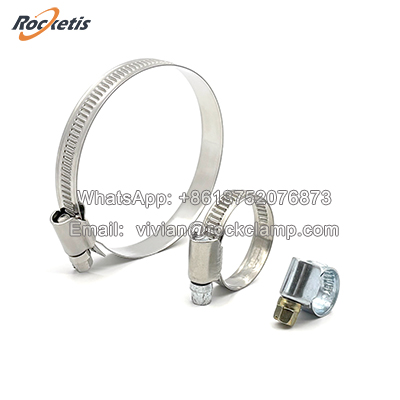

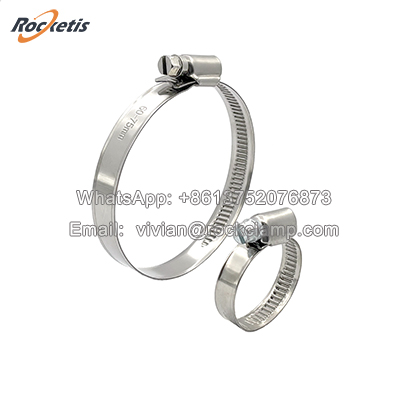

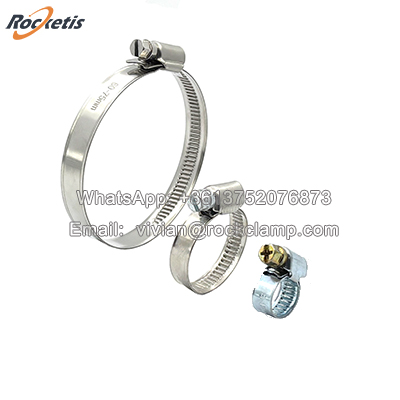

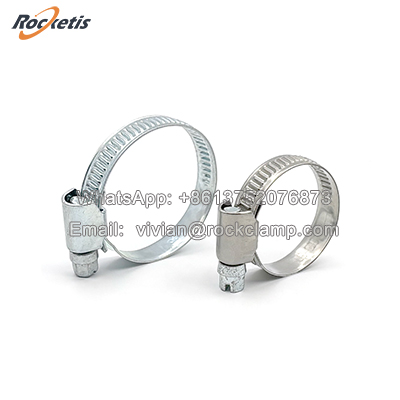

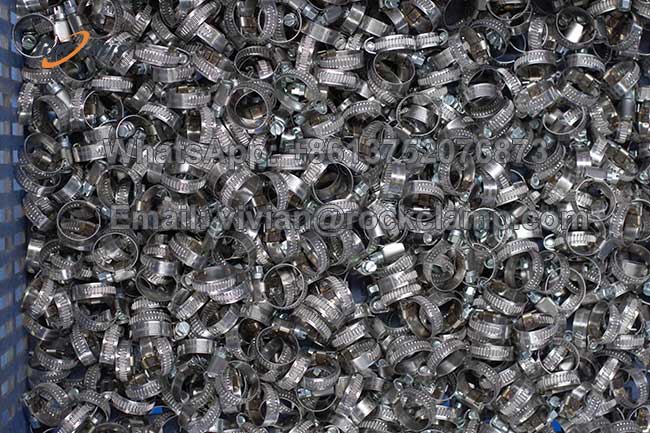

Beschreibung der din 3017 1
Die ungelochte Schneckengewinde-Schlauchschelle nach DIN 3017-1 ist eine hochwertige, hochbelastbare Befestigungslösung. Ihr charakteristisches glattes Band mit gerolltem Gewinde, kombiniert mit robuster Konstruktion und strenger Standardisierung, macht sie zum Maßstab für Qualität, Zuverlässigkeit und Leistung in anspruchsvollen Industrie- und Automobilanwendungen.
Material
Verschiedene Werkstoffe erhältlich.
W1 – Alle Teile aus verzinktem Kohlenstoffstahl (Schraube, Schlauch und Band)
W2 - Schlauch und Band Edelstahl 201/301/304, Schraube Kohlenstoffstahl mit Zink/Nickel-Beschichtung
W4 – Alle Teile aus Edelstahl 201/301/304 (Schraube, Schlauch und Band)
W5 – Alle Teile aus Edelstahl 316 (Schraube, Schlauch und Band)
Merkmale der din 3017 1
- Unperforiertes Band: Dies ist das markanteste Merkmal. Im Gegensatz zu herkömmlichen Schneckengewindeschellen mit gestanzten Löchern oder Schlitzen ist das Band einer DIN 3017-1-Schelle glatt und massiv. Das Gewinde ist durchgehend auf die Innenseite des Bandes gerollt oder graviert. Diese Konstruktion sorgt für ein deutlich stabileres Band mit höherer Zugfestigkeit und ohne Spannungspunkte, die zu Rissen führen könnten.
- Schneckengetriebe: Die Schelle verwendet eine einzelne Sechskantschraube (typischerweise einen Innensechskant-/Inbuskopf), die ein Schneckenrad antreibt. Dieses Rad greift in das durchgehende Gewinde des Bandes ein und ermöglicht so ein sanftes, gleichmäßiges Anziehen und eine präzise 360-Grad-Dichtung.
- DIN 3017-1: Dies ist nicht nur eine Bauart, sondern eine formelle Norm des Deutschen Instituts für Normung. Sie garantiert strenge Vorgaben für:
- Abmessungen: Standardisierte Innendurchmesserbereiche und Bandbreiten.
- Materialien: In der Regel werden hochwertige, korrosionsbeständige Materialien wie Edelstahl AISI 304 oder AISI 316 für Band, Gehäuse und Schraube verwendet.
- Leistung: Definiert Anforderungen an Druckfestigkeit, Drehmomentfestigkeit und Klemmkraft.
- Prüfung: Spezifiziert Qualitätskontroll- und Prüfmethoden zur Gewährleistung der Zuverlässigkeit.

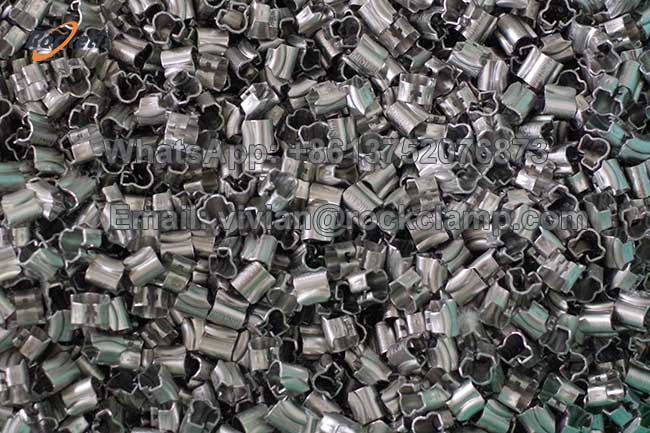

- Hochbelastbares Gehäuse: Das Gehäuse (oder der Käfig), in dem sich die Schraube befindet, ist robust und kastenförmig und oft mit dem Band verschweißt oder vernietet. Es ist so konstruiert, dass es hohen Drehmomenten standhält, ohne sich aufzuweiten oder zu verformen.
-,Innensechskantschraube: Die Verwendung einer Innensechskantschraube ermöglicht im Vergleich zu einer Schlitzschraube ein deutlich höheres Drehmoment mit einem Schraubenschlüssel oder Steckschlüssel und sorgt so für eine festere, sicherere und vibrationsbeständigere Verbindung.
