Szerokość opaski: 1/2” (12,7 mm)
Grubość opaski: 0,024” (0,6 mm)
Rozmiar śruby: 5/16” (7,9 mm)
Materiał: W1, W2, W4
Moment obrotowy przy swobodnym ruchu: 6 in-lbs (0,7 Nm)
Sugerowany moment obrotowy przy instalacji: 35 in-lbs (4 Nm)
Opis obejma ślimakowa nierdzewna
To jest zacisk wężowy o szerokości 1/2", nazywany również zaciskiem wężowym typu amerykańskiego.
Ten precyzyjnie zaprojektowany zacisk wykorzystuje mechanizm przekładni ślimakowej, składający się z trzech kluczowych komponentów:
Perforowana taśma stalowa o równomiernym rozstawie
Zespół śruby ślimakowej
Zamknięta obudowa
Zasada działania
Obrót śruby ślimakowej powoduje zazębienie się jej gwintów z perforacjami taśmy, co powoduje równomierne ściskanie promieniowe w celu uszczelnienia 360°. Samoblokująca konstrukcja zapobiega luzowaniu wywołanemu wibracjami.
Główne cechy
• Precyzyjna przekładnia ślimakowa zapewnia równomierny rozkład ciśnienia
• Możliwość blokowania odporna na wibracje
• Możliwość regulacji dla różnych średnic rur
• Łatwa instalacja z precyzyjną kontrolą naprężenia
Materiał obejma ślimakowa nierdzewna
Dostępne są różne opcje materiałowe.

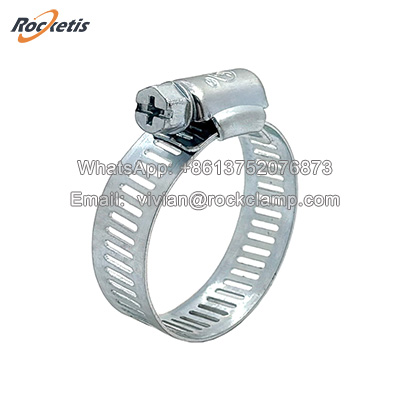

W1 - Wszystkie części ze stali węglowej ocynkowanej. (śruba, wąż i opaska)
W2 - Wąż i opaska ze stali nierdzewnej 201 lub 301, śruba ze stali węglowej ocynkowana/niklowana
W4 - Wszystkie części ze stali nierdzewnej 201 lub 304. (śruba, wąż i opaska)
Cechy obejma ślimakowa nierdzewna
Zaprojektowane w technologii precyzyjnie perforowanej taśmy, te zaciski zapewniają doskonałą wydajność w krytycznych zastosowaniach:
1. Precyzyjna regulacja i uniwersalna zgodność
Nieograniczona regulacja średnicy (standardowy zakres: Φ10 mm-Φ200 mm+)
Dostosowują się do różnych rozmiarów rur/węży dzięki bezstopniowej kontroli
2. Zoptymalizowane właściwości uszczelniające
Równomierny rozkład ciśnienia 360°
Eliminuje zlokalizowane punkty naprężeń
Zapobiega zarówno odkształceniom rur, jak i wyciekom cieczy/gazu
3. Bezpieczeństwo odporne na wibracje
Mechanizm blokujący przekładni ślimakowej
Lepsze od zacisków sprężynowych/drutowych w dynamicznych środowiskach
Idealne do zastosowań w motoryzacji, żegludze morskiej i przemyśle narażonym na wibracje
4. Wydajność konserwacji
Obsługa śrubokrętem przyjazna dla narzędzi
Nieniszczący demontaż
W pełni wielokrotnego użytku konstrukcja zmniejsza koszty wymiany
Zalety materiałowe:
Konstrukcja ze stali nierdzewnej 304/316
Odporne na korozję w trudnych warunkach środowisk

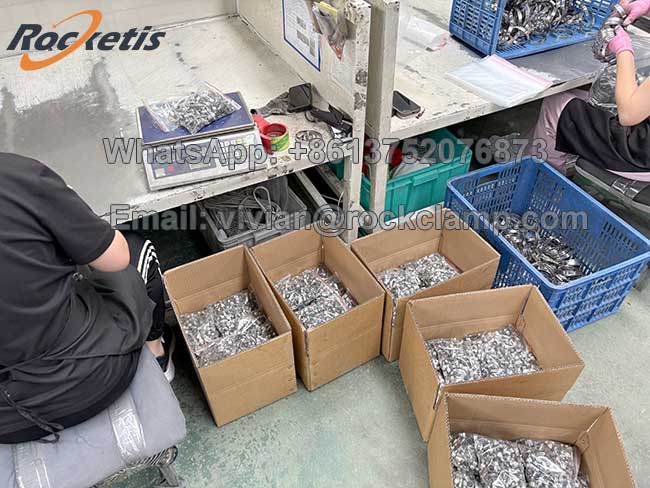

Opakowanie obejma ślimakowa nierdzewna:
Mała torba/pudełko + zewnętrzny karton + paleta
