Šířka pásku: 1/2” (8 mm)
Tloušťka pásku: 0,024” (0,6 mm)
Velikost šroubu: ocelová rukojeť 5/16” (7,9 mm), plastová rukojeť 1/4” (6,3 mm)
Materiál: W1/W2/W4
Volnoběžný utahovací moment: 6 in-lbs (0,7 Nm)
Doporučený montážní moment: ocelová rukojeť 35 in-lbs (4 Nm)
plastová rukojeť 18,5 in-lbs (2,1 Nm)

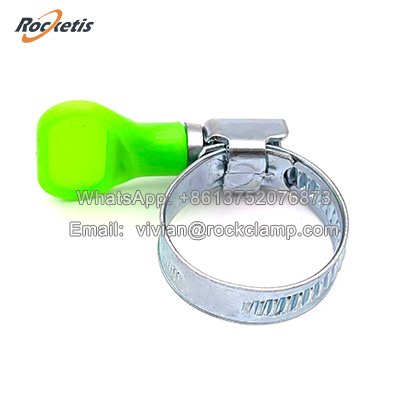

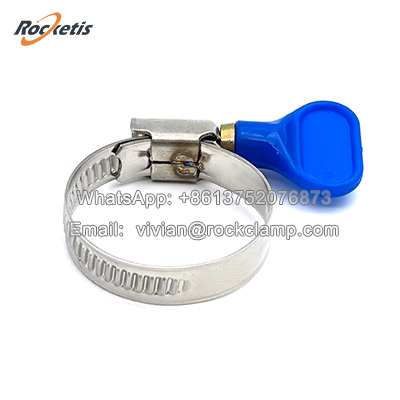

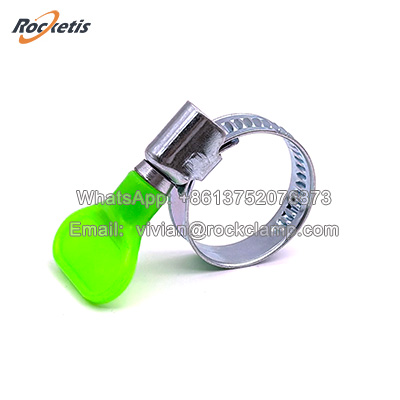

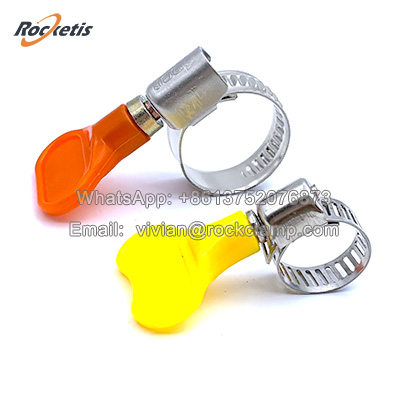

Popis hadicová svorka
Hadicová svorka s rukojetí je odolný kovový spojovací prvek určený k vytvoření bezpečného spojení hadice s potrubím. Je běžně k dispozici ve třech variantách: ocelová svorka amerického typu, plastová svorka amerického typu a plastová svorka německého typu. Výrazným prvkem této svorky je její ergonomický mechanismus rukojeti, který umožňuje rychlé utahování a povolování – díky čemuž je ideální pro aplikace vyžadující časté seřizování nebo opakovanou demontáž, jako jsou systémy náročné na údržbu nebo průmyslová zařízení pro přenos kapalin.
Princip činnosti:
- Utahování. Otáčení rukojetí ve směru hodinových ručiček → Pohon šnekového převodu → Zapojení drážek pásu → Rovnoměrné zmenšení průměru
- Povolování. Otáčení rukojetí proti směru hodinových ručiček → Uvolnění tlaku šnekového převodu → Pružinová pomoc roztahuje pás
Materiál hadicová svorka

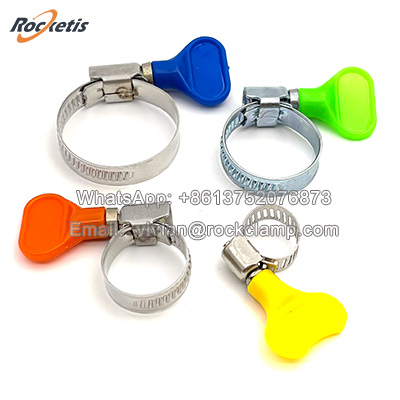

K dispozici je více materiálových variant.
W1 - Všechny díly z uhlíkové oceli s pozinkovaným povrchem, rukojeť z plastu
W2 - Hadice a páska z nerezové oceli 201/301/304, šroub z uhlíkové oceli s plastovou rukojetí
W4 - Všechny díly z nerezové oceli 201 304 s ocelovou rukojetí

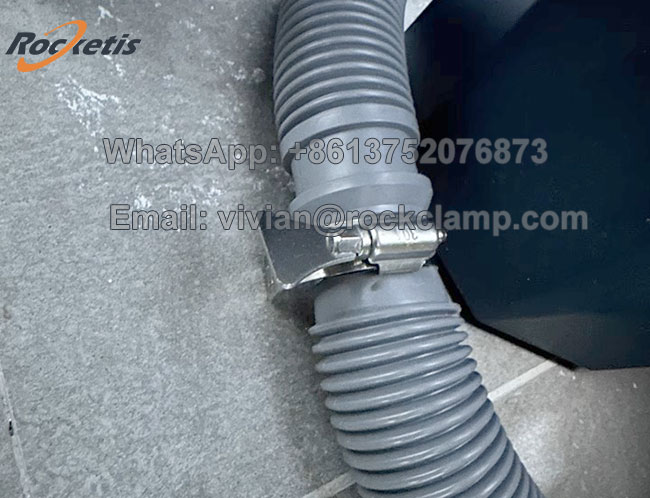

Aplikace hadicová svorka
- Automobilový průmysl a těžké stroje:
Chladicí systémy: Rychloupínací spoje pro hadice chladiče v těsných motorových prostorech
Hydraulické potrubí: Upevnění odolné proti vibracím pro vysokotlaké systémy přenosu kapalin
- Zavlažovací systémy:
Rukojeti s práškovým nástřikem odolávají chemikáliím v hnojivech
Modely s velkým průměrem pro ploché hadice

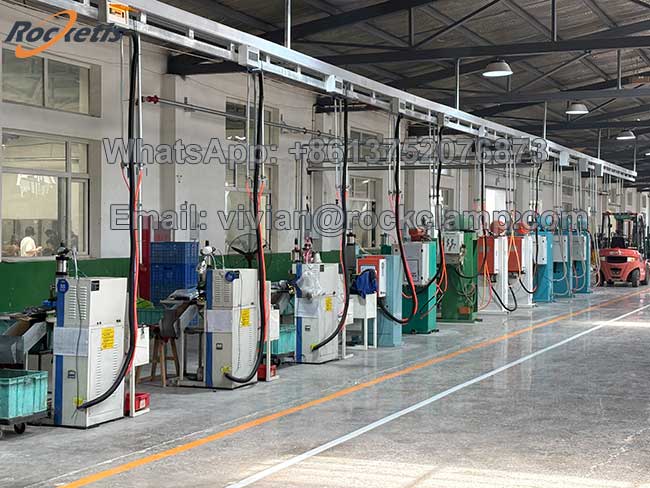

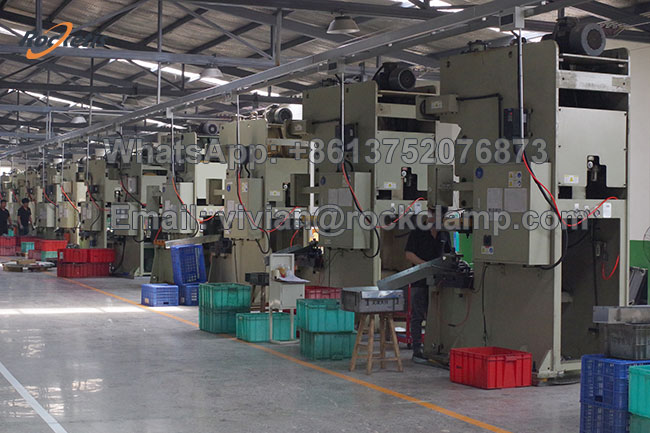

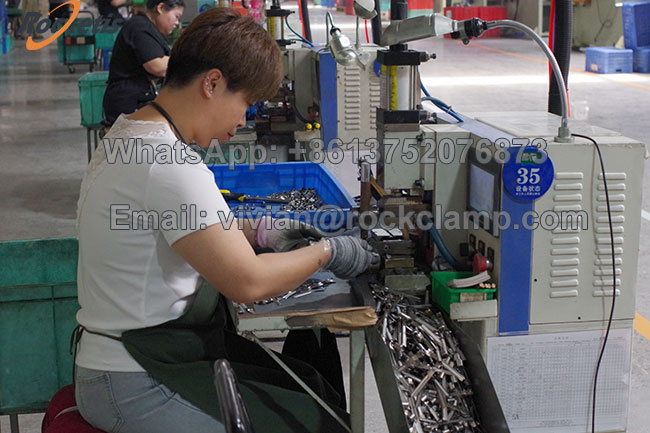

Dílna:

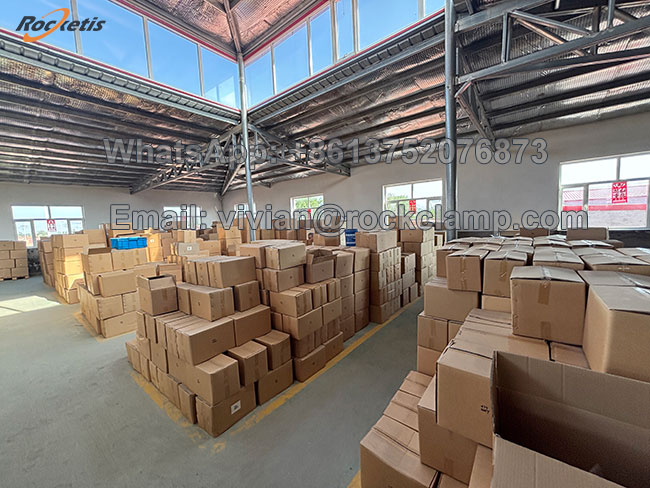

Balení:
malý sáček/krabice + vnější karton + paleta
