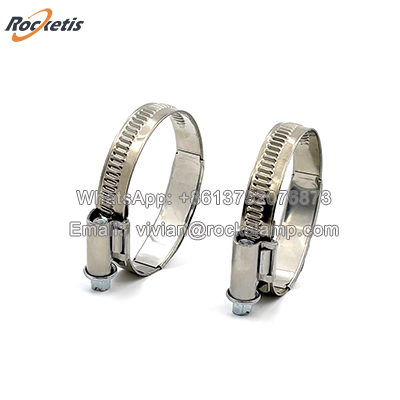

Descrizione della fascette a collare
Una fascetta stringitubo a fascia sfalsata in stile tedesco con molla è una soluzione di serraggio altamente ingegnerizzata e robusta che combina la robusta forza di tenuta di un meccanismo a vite senza fine tedesco con le proprietà di tensione costante e resistenza alle vibrazioni di una molla. Questo design ibrido è progettato per le applicazioni più impegnative in cui vibrazioni estreme, pulsazioni o cicli termici causerebbero il cedimento di una fascetta standard.
Materiale:
W4 201/430 - Fascia SS201/430, tubo SS430, molla SS301/SS304
W4 304 - Tutti i componenti SS304
Componenti
Fascia forata piena: realizzata in acciaio al carbonio o acciaio inossidabile di alta qualità e ad alta resistenza, spesso con rivestimento in zinco o altro rivestimento anticorrosione. La fascia è forata con fessure per la vite senza fine.
Alloggiamento decentrato: l'alloggiamento della vite è posizionato sopra la fascia (decentrato), un segno distintivo dei morsetti di tipo tedesco per impieghi gravosi. Questo design consente di avere un alloggiamento e una vite senza fine più grandi e robusti.
Componente in acciaio per molle integrato: la caratteristica distintiva. Una striscia di acciaio per molle ad alto tenore di carbonio è incorporata nel design. Spesso è visibile come una fascia separata avvolta attorno alla fascia di serraggio principale o integrata come una molla a balestra sotto l'alloggiamento.
Vite a testa esagonale: in genere presenta una testa esagonale (ad esempio, 7 mm) per applicazioni con coppia elevata con una chiave a bussola, garantendo una tenuta estremamente ermetica.
Applicazione della fascette a collare
Questa fascetta è riservata ad applicazioni gravose e di alto valore, in cui i guasti non sono contemplati:
Motori automobilistici e diesel per impieghi gravosi: fissaggio dei tubi flessibili di aspirazione del turbocompressore e del refrigeratore dell'aria di sovralimentazione, soggetti a intensi cicli termici e pulsazioni.
Macchine industriali: linee idrauliche ad alta pressione, sistemi ad aria compressa e linee di raffreddamento su grandi attrezzature come escavatori e presse.
Applicazioni marine e offshore: in sale macchine dove le vibrazioni costanti rappresentano una sfida importante.
Generazione di energia: in attrezzature in cui l'affidabilità in condizioni cicliche estreme è fondamentale.
Veicoli da corsa e ad alte prestazioni: dove la massima affidabilità sotto stress è fondamentale.

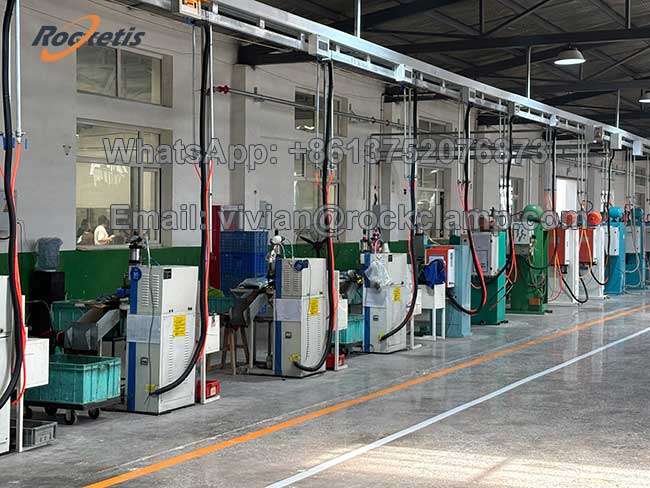

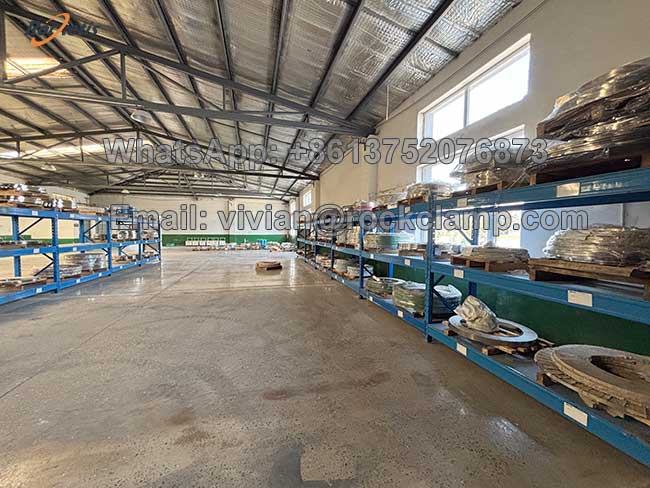

Officina di produzione di fascette a collare
