Breite Schlauchschellen

Beschreibung 15.8 mm breite schlauchschellen

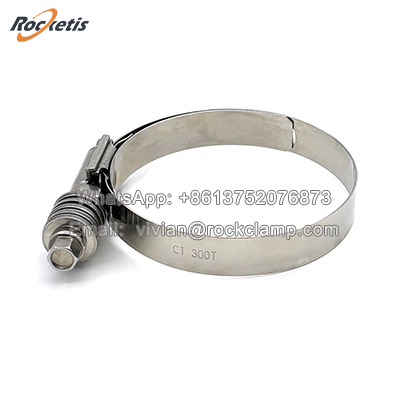

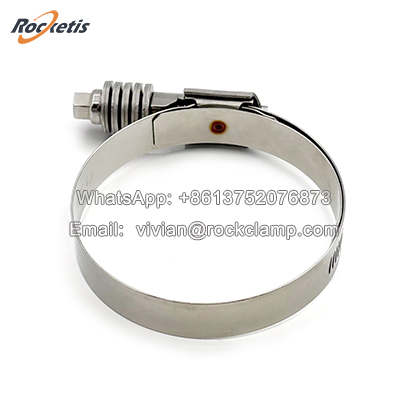

Die Drehmomentschelle aus Edelstahl mit 15,8 mm Bandbreite und Unterlage ist eine leistungsstarke Schlauchschelle in Industriequalität, die für eine hervorragende, leckagefreie und vibrationsbeständige Abdichtung kritischer Verbindungen sorgt. Die Angabe „15,8 mm“ bezieht sich auf die standardisierte Bandbreite (5/8 Zoll), eine gängige Größe für Hochleistungsanwendungen in Industrie, Automobil und Schifffahrt.Diese Schelle vereint die Stärke eines Bolzenantriebsmechanismus, die Korrosionsbeständigkeit von Edelstahl und die Schutzfunktion einer integrierten Unterlage zu einer zuverlässigen und langlebigen Befestigungslösung.

Material

W2 – Band und Schlauch aus Edelstahl 301/304, Schraube aus verzinktem Stahl, Unterlegscheibe aus Edelstahl 410.

W4 – Band, Schlauch und Schraube aus Edelstahl 301/304, Unterlegscheibe aus Edelstahl 410.

Merkmale der breite schlauchschellen

- Belastbarkeit und Haltbarkeit: Hohe Zugfestigkeit und Leistung auch bei extremen Drücken, Temperaturen und Belastungen.

- Temperaturbeständigkeit: Zuverlässige Leistung sowohl bei hohen Temperaturen als auch bei kryogenen Anwendungen.

- 15,8 mm (5/8") Bandbreite:

- Das breitere Band bietet eine größere Oberfläche zur Verteilung der Klemmkraft. Dies ist entscheidend für:

Vermeidung von Schlauchschäden: Reduziert die Belastung und das Risiko von Schnitten oder Verformungen an weicheren Schläuchen oder Schläuchen mit größerem Durchmesser.

Höheren Druck standhalten: Unverzichtbar für die Abdichtung von Systemen mit erhöhtem Innendruck.

- Abdichtung von Bördelverbindungen: Wird häufig verwendet, um Schläuche über geflanschten oder bördelten Rohrenden zu befestigen.

- Drehmomentmechanismus (Schraubenantrieb):

Verfügt über eine Sechskantschraube (normalerweise mit einem 7-mm- oder 1/4-Zoll-Inbusschlüssel) anstelle einer Standardschraube.

Ermöglicht die Anwendung eines deutlich höheren Drehmoments als Schneckengewindeschellen und erzeugt so eine enorme Klemmkraft.

Die Konstruktion ist von Natur aus widerstandsfähig gegen Lösen bei Vibrationen, einem kritischen Fehlerpunkt bei anderen Schellentypen.

- Integriertes Pad (wichtigstes Merkmal):

Eine geformte Edelstahlbrücke oder ein „Pad“ ist in das Gehäuse integriert, in dem sich das Schneckengetriebe befindet.

- Funktion: Dieses Polster verteilt die enorme Klemmkraft der Schraube auf einen deutlich größeren Bereich des darunterliegenden Schlauchs.

- Vorteil: Es eliminiert die Punktlastbelastung und das Risiko von Schlauchversagen, die bei herkömmlichen Klemmgehäusen auftreten können, vollständig. Dadurch wird verhindert, dass der Schlauch unter der Klemme eingeschnitten, gerissen oder verformt wird. Dies gewährleistet eine perfekte Abdichtung und verlängert die Lebensdauer des Schlauchs erheblich.

- Konstante Spannung:

Das Band ist so konstruiert, dass es auch bei temperaturbedingter Ausdehnung und Kontraktion des Schlauchmaterials eine konstante Klemmkraft aufrechterhält. Dies verhindert Undichtigkeiten, die bei minderwertigen Klemmen mit der Zeit entstehen können.

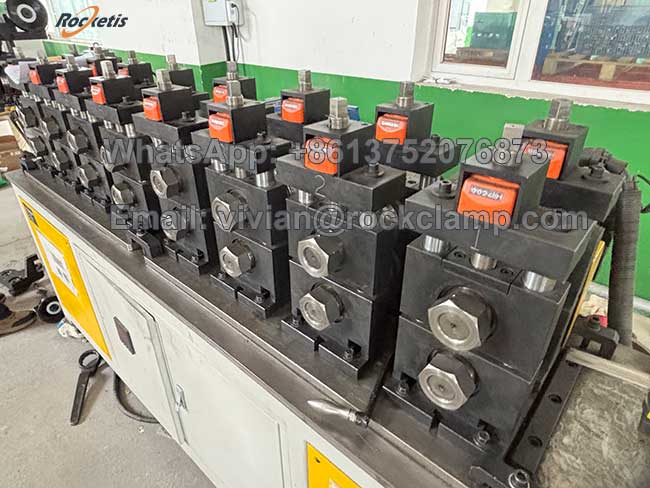

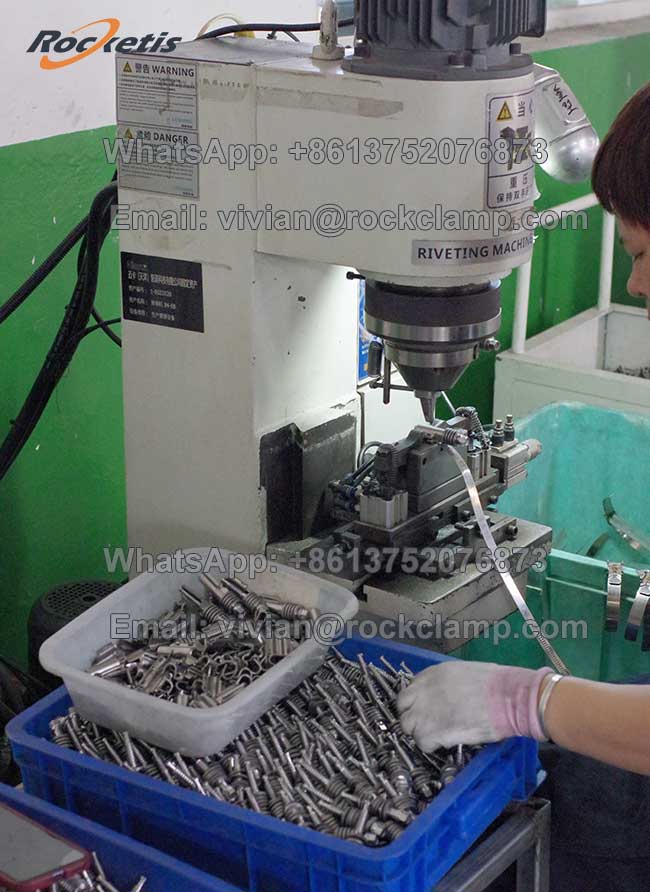

Produktionswerkstatt für breite schlauchschellen
